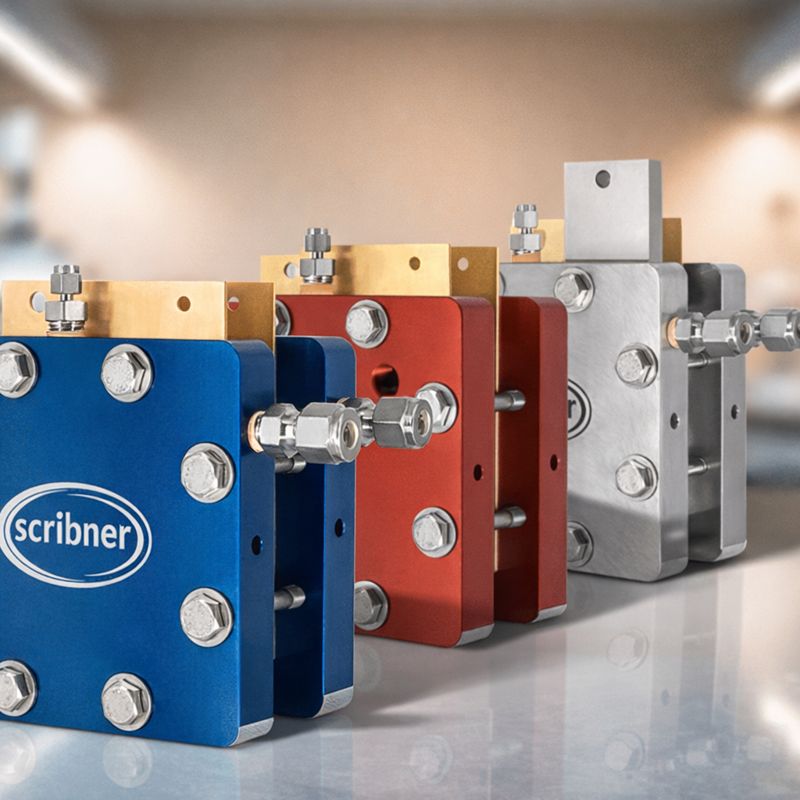

CELL FIXTURES
더보기




전기화학 연구의 한계를 뛰어넘을 때, 장비가 발목을 잡아서는 안 됩니다.

당사의 Cell Fixture는 실험실에서 최고의 성능을 발휘하도록 설계되어 최첨단 연구자들이 요구하는 정밀도, 내구성 및 유연성을 제공합니다.


내구성을 고려하여 설계되었으며, 최고의 성능을 발휘합니다.


당사의 고정 장치는 내화학성, 기계적 강도 및 실제 실험 조건에서의 신뢰성을 고려하여 엄선된 최고급 미국산 금속으로 정밀 가공되었습니다.  품질 저하 없이, 수입산 부품의 불확실성도 배제했습니다.

을 고정할 때마다 일관되고 믿을 수 있는 성능을 보장합니다.


주문부터 실험까지 단 1주일 만에 완료


표준 구성이 빠르게 필요하신가요? 가장 많이 요청하시는 디자인은 최단 1주일 만에 제공해 드립니다.

기다리는 시간을 줄이고 데이터 생성에 더 많은 시간을 투자하세요. 모든 주문은 검수 과정을 거쳐 바로 사용하실 수 있도록 준비되어 배송됩니다.


연구 목적에 맞는 맞춤형 구성


저희가 제작하는 모든 조명 기구는 모듈식 호환성을 고려하여 설계되었습니다.

범용 엔드 플레이트 디자인 덕분에 완전히 새로운 조명 기구를 재구매할 필요 없이, 변화하는 환경에 맞춰 구성 요소를 자유롭게 조합할 수 있습니다.

번거로움 없이 진정한 맞춤형 구성을 경험해 보세요.



FUEL CELL FIXTURE


당사의 연료전지 픽스처는 40년 이상 축적된 Scribner의 경험을 바탕으로, 탁월한 내구성과 신뢰성 있는 성능을 목표로 설계되었습니다.


  • 초고순도 고밀도 POCO 그래파이트 유로판(flow field)은 가공 후 파이로 실링(pyro-sealing) 공정을 거쳐, 사실상 침투가 불가능한 구조를 구현합니다.
  • 모든 픽스처에는 Swagelok® 압축 피팅을 적용하여, 시험 시스템과의 연결을 간편하고 안정적으로 수행할 수 있습니다.
  • 전류 집전체(current collector plate)는 금 도금 처리되어 셀 전반에 걸쳐 낮은 옴 저Offer 저항을 유지하도록 설계되었습니다.
  • 카트리지 히터는 전기적 안전성을 강화하는 동시에, 짧은 예열 시간으로 고온 운전을 가능하게 합니다.
  • 모듈형(Interchangeable) 설계를 통해 유로판 또는 엔드 플레이트를 교체할 수 있으며, 다양한 연료전지 및 전기분해(electrolysis) 응용 분야로 손쉽게 확장할 수 있습니다.


<기본 구성품>


로드케이블


각 연료전지 픽스처에는 24인치 길이의 #4 굵기 고전류 구리 도체 로드 케이블 한 쌍이 기본 제공되며, 셀과 시험 시스템 간 저항 손실을 최소화합니다.


열전대 및 히터


모든 셀 픽스처에는 Type T 열전대가 기본 장착되어 있으며, 시험 시스템 연결을 위한 미니 열전대 커넥터가 사전 배선되어 있습니다.

엔드 플레이트에는 1/16인치 Swagelok® 피팅이 적용되어 손쉬운 설치가 가능합니다. (요청 시 다른 타입의 열전대 제공 가능)

각 셀 픽스처에는 200W 카트리지 히터가 엔드 플레이트에 기본 장착되어 있으며, 접지 설계를 통해 안전성이 강화되었습니다. 120V 및 230V 사양을 지원하며, 최대 200 °C까지의 셀 운전 온도를 지원합니다.


가스켓, 피팅, 및 템플리트


누설 없는 셀 운전을 위해 가스켓이 기본 제공됩니다. Fiberglass 및 Teflon 프리컷 가스켓이 0.002″~0.010″ 두께 범위로 포함되며, RFB 셀의 경우 0.031″ 두께의 Viton 가스켓이 포함됩니다. 교체용 가스켓 소재 및 기타 옵션은 요청 시 제공됩니다.

모든 셀에는 해당 응용에 필요한 피팅, 정렬용 튜빙, O-링이 포함되어 있으며, 교체 부품 역시 요청 시 제공 가능합니다.

메인 및 서브 가스켓용 템플릿은 셀 구성에 맞추어 제공되며, 내구성 있는 경질 플라스틱 소재로 제작되어 실험실에서 추가 가스켓을 직접 제작할 수 있습니다. 다양한 템플릿 설계 및 교체 부품 또한 요청 시 제공됩니다.



==



Electrolyzer FIXTURE


당사를 선택하신다는 것은, 신속하고 유연하게 진화하는 완전 맞춤형 전기화학 연구 솔루션을 선택하신다는 의미입니다.
초기 상담 단계부터, 저희 팀은 고객의 아이디어를 단 며칠 만에 실제 장비로 구현하는 매끄러운 경험을 제공합니다.

엔드 플레이트, 유로판, 재질, 크기 등 다양한 옵션 중에서 자유롭게 선택하여 실험에 최적화된 구성을 완성하실 수 있습니다. 만약 표준 제품에 없다면, 직접 제작해 드립니다. 맞춤화는 연구의 가능성을 확장합니다.



<기본 구성품>


로드케이블


각 전기분해 셀 픽스처에는 40인치 길이의 #1 굵기 고전류 구리 도체 로드 케이블 한 쌍이 포함되어, 셀과 시험 시스템 간의 저옴 저항 연결을 보장합니다.


열전대 및 히터


Type T 열전대가 기본 제공되며, 미니 열전대 커넥터가 사전 배선되어 있습니다. 엔드 플레이트에는 1/16인치 Swagelok® 피팅이 적용되어 간편한 설치가 가능합니다. (요청 시 다른 열전대 타입 제공 가능)

각 셀 픽스처에는 200W 카트리지 히터가 기본 장착되어 있으며, 전기적 접지를 통해 안전성을 강화했습니다. 120V 및 230V 구성이 가능하며, 최대 200 °C까지의 운전 온도를 지원합니다.

Fiberglass 및 Teflon 프리컷 가스켓(0.002″~0.010″)이 기본 제공되며, RFB 셀에는 0.031″ 두께의 Viton 가스켓이 포함됩니다. 교체용 가스켓 및 추가 옵션은 요청 시 제공됩니다.


가스켓, 피팅, 및 템플리트


모든 셀에는 해당 응용에 필요한 피팅, 정렬 튜빙, O-링이 포함되며, 교체 부품도 요청 시 제공 가능합니다.

셀 구성에 맞는 메인 및 서브 가스켓 템플릿이 제공되며, 내구성 있는 경질 플라스틱으로 제작되어 실험실 내 추가 가스켓 제작이 가능합니다. 다양한 템플릿 디자인 및 교체 부품 역시 요청 시 제공됩니다.
